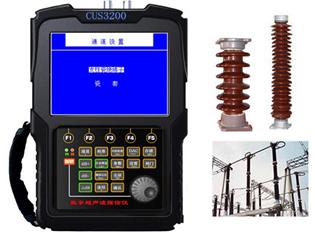

CUS3200支柱瓷绝缘子超声波探伤仪

内置20套支柱瓷绝缘子专用探伤工艺

CUS3200 的特点:

CUS3200 支柱瓷绝缘子数字超声波探伤仪作为扬中泳大公司推出的新一代产品,通过配置专业支柱瓷绝缘子 探伤探头和波形分析软件,可对任何支柱瓷绝缘子进行探伤。

根据支柱瓷绝缘子的特点和探伤要求, 配专门的探伤软件, 增强发射强度, 提高了探伤准确率

针对各种类型支柱瓷绝缘子和支柱资绝缘子断裂 95%以上在法兰口内 3cm 到第一瓷沿之间 , 设计了支柱瓷绝 缘子探伤的高精度专用探头,该探头耐磨损,精度高,防电场干扰。

其频率范围可达 20MHZ,最大检测深度为 10 米。具有经济、耐用、精度高、抗干扰的特点。

特别适用于变电站电磁干扰的环境下测量

锂电池使用时间长达 8 小时并可双电双充,完全满足现场长时间测试的需求,是支柱瓷绝缘子探伤最理想、经济的超声波探伤仪。

能有效的检测出支柱瓷绝缘子法兰口内肉眼看不到的裂纹、夹层、夹渣、气孔等,并能对裂纹测长、测深等。

使用 DAC 曲线对瓷柱探伤时的回波评价,可迅速对绝缘子的优劣做出判定。

配备焊缝专用探伤软件和铸铁专用探伤软件






















检测支柱瓷绝缘子外壁缺陷的超声波专用探头







检测支柱瓷绝缘子内壁缺陷的超声波专用探头



检测支柱瓷绝缘子专用超声波专用试块



  自动化功能

自动校准:自动测试“探头零点K ”、前沿”及“材料声速

●自动显示缺陷回波位置(深度 d水平 p s、波幅、当量 dB径ф值

●自由切换三种标尺(深度 d p、距离 s,满足不的探伤标准要求和探伤工程师的标尺使用习惯;

●自动增益:自动将波形调至屏高的相应百分比(如 80%,大大提高了探伤效率;

●自动φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径ф值;

●自动 DACAVG 曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;

●自动计算回波参数

  放大接收

●硬件实时采样:400MHz,波形高度保真

●闸门信号:单闸门、双闸门,峰值或边缘读数

●增益调节:手动调节 110dB0.1dB0.5dB1dB2dB6dB12dB 步进)或自动调节。

  时钟记

实时探伤日期、时间的跟踪记录,并存储

   控制接口

高速 USBRS232 两种接口与计算机通讯

  探伤功能

曲线包络和波峰记忆:实时检索并记录缺陷最高波

φ值计算:直探头锻件探伤找准缺陷最高波自动换算

动态记录:实时动态录制波形,并可存储、回放缺

陷定位:实时显示水平值 L、深度值 H、声程值 S

陷定量:实时显示 SLELGLRL 定量值实时显示孔状缺陷Φ值 缺陷

定性:通过波形,人工经验判断曲面

修正:曲面工件探伤,修正曲率换算 B

扫描:实时扫查,描述缺陷横切面

  屏幕保

待机时可关闭屏幕或显示字幕,省电并延长使用寿命



  声光报警

●闸门报警:进波报警、失波报警

DAC 报警:自由设置 SLELGLRL 报警



  数据存储

500 个探伤通道,存储预先调校好各类探头与仪器 的组合参数,自由输入任意行业探伤标准,方便存 储、调用、与计算机通讯

●存储 1000 个探伤波形,实现存储、调出、与计算机 通讯传输。
